Nuevo módulo Uniones IV

Calcula y dimensiona uniones atornilladas de perfiles laminados y armados en doble T de los tipos más habituales en los nudos de pórticos de edificación, con tornillos pretensados y no pretensados. Tiene implementadas las siguientes normas:

CTE DB SE-A (España)
Eurocódigo 3 EN 1993-1-8:2005 (Documento general)
Eurocódigo 3 EN 1993-1-8:2005 (Documento general adaptado a Portugal)
Eurocódigo 3 NF EN 1993-1-8/NA:2007-07 (Francia -Documento de aplicación nacional)
Tornillos pretensados: ISO 7411, ISO 7412, EN 14399-3, Sistema HR, EN 14399-4, Sistema HV. Tornillos no pretensados: ISO 4014, ISO 4017

Calcula las dimensiones de las chapas y de los rigidizadores, número, diámetro y disposición óptima de los tornillos y las gargantas de las soldaduras necesarias para la correcta transmisión de los esfuerzos en el nudo. Para todas las combinaciones de esfuerzos actuantes, calcula las rigideces rotacionales de cada extremo de la pieza empotrada al nudo. Para el cálculo de la estructura teniendo en cuenta el efecto del sismo, el programa obliga o recomienda, dependiendo de la norma sismorresistente seleccionada, la utilización de tornillos pretensados e indica las clases de superficies de rozamiento que deben emplearse. Tras el dimensionamiento el usuario obtiene:

Los detalles constructivos de las uniones resueltas para incluir en los planos de obra.
El listado de comprobación y medición de las uniones resueltas.

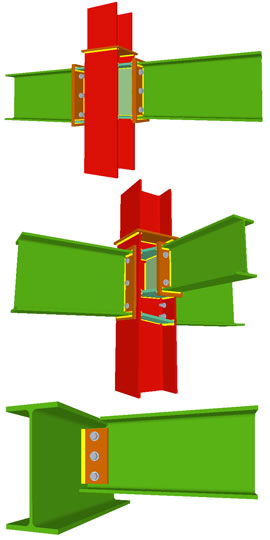

Vistas 3D reales de uniones. Es posible visualizar, girar y ampliar una vista 3D real de cada unión dimensionada por el programa. Los elementos que conforman la unión (pilares, vigas, rigidizadores, soldaduras de taller, tornillería, chapas de unión) se dibujan con colores identificativos, facilitando en gran medida la comprensión del montaje de la unión.

Tipologías de uniones atornilladas resueltas
Uniones soldadas y atornilladas
